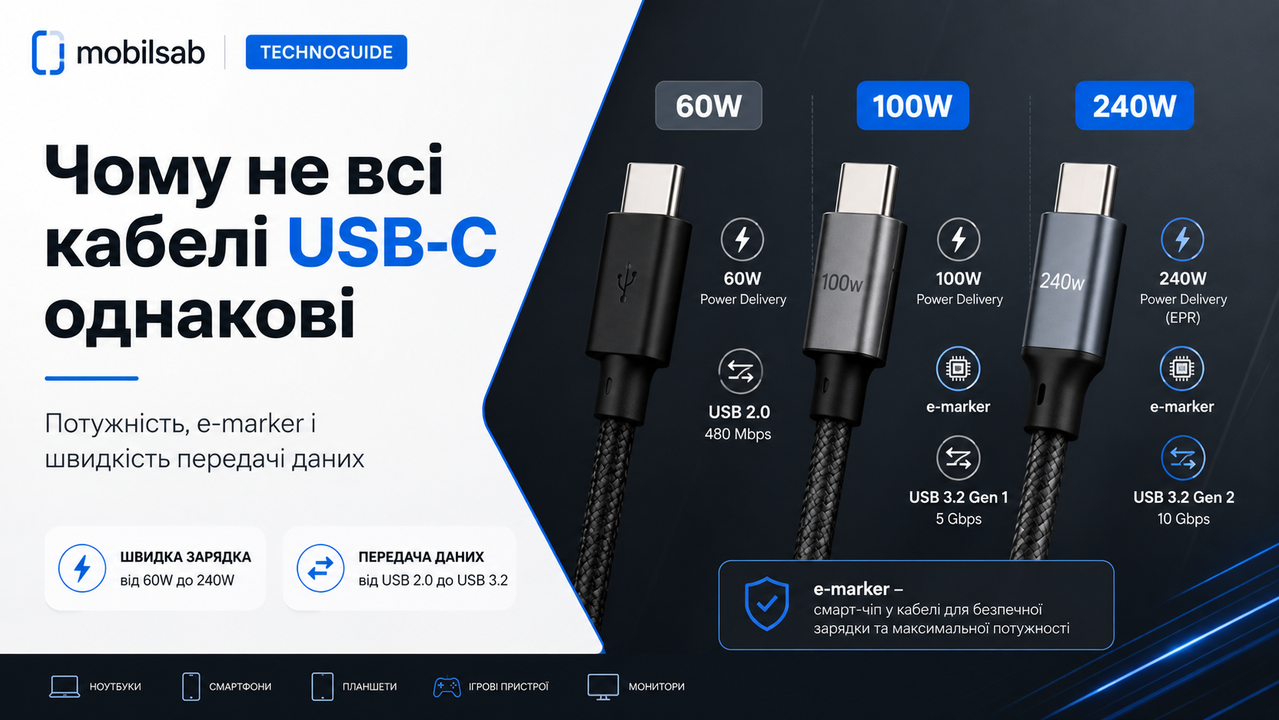

Чому не всі кабелі USB-C однакові: потужність, e-marker і швидкість передачі даних

Один роз’єм — десятки різних кабелів

USB-C насамперед визначає форму та конструкцію роз’єму, але сам конектор ще не говорить, яку потужність або швидкість передачі даних підтримує конкретний кабель.

У стандартних сценаріях USB Power Delivery діапазону SPR кабель, розрахований на 3 А, може передавати до 60 Вт при напрузі 20 В. Для вищого струму використовуються 5-амперні кабелі. У класичному USB PD SPR вони дозволяють працювати на потужностях до 100 Вт при 20 В.

Специфікація USB Power Delivery 3.1 додала розширений діапазон EPR. У ньому доступні вищі рівні напруги: 28 В, 36 В і 48 В, що дозволяє передавати відповідно до 140, 180 і 240 Вт.

Тому сучасний USB-C може використовуватися як для заряджання компактних гаджетів, так і для живлення потужних ноутбуків — але лише за умови, що і зарядний пристрій, і кабель, і сам споживач підтримують потрібний режим.

Окрема характеристика — передача даних. Один кабель може працювати на швидкості USB 2.0, інший — підтримувати 5, 10 або 20 Gbps чи відповідні режими USB4. Із зовнішнього вигляду визначити це неможливо.

Що таке e-marker і як кабель повідомляє про свої можливості

E-marker — це електронний чип усередині певних USB-C кабелів, який містить інформацію про можливості кабелю: зокрема допустимий струм та інші параметри, необхідні системі USB Power Delivery.

Для кабелів, розрахованих на 5 А, електронне маркування є важливим елементом роботи системи: зарядний пристрій і підключений пристрій повинні знати, що кабель здатний безпечно працювати з таким струмом.

Для високопотужних режимів USB PD 3.1/EPR також використовуються відповідні електронно марковані кабелі. Саме тому для потужностей понад звичайний 60-ватний клас недостатньо просто мати штекер USB-C потрібної форми.

Якщо система не може підтвердити, що кабель розрахований на вищий струм і потужність, вона не повинна автоматично використовувати максимальний режим заряджання. Це насамперед питання безпеки: передавання великої потужності через кабель, не розрахований на відповідне навантаження, може призводити до надмірного нагрівання.

Головне: однаковий конектор USB-C ще не означає однакові можливості кабелю.

Скільки ват потрібно саме вашому пристрою

Для смартфона немає сенсу купувати кабель лише за принципом «чим більше ват, тим краще». Насамперед потрібно знати максимальну потужність заряджання самого пристрою та вимоги його системи швидкої зарядки.

У Samsung є окремий нюанс. Режим Super Fast Charging 2.0 на сумісних моделях використовує PPS — програмований профіль USB Power Delivery. PPS узгоджується між зарядним пристроєм і смартфоном. Кабель сам по собі не «підтримує PPS» як протокол, але для роботи на відповідній потужності він повинен мати необхідну струмову спроможність. Для 45-ватних сценаріїв Samsung використовується 5-амперний USB-C кабель з відповідним електронним маркуванням.

Деякі виробники смартфонів також застосовують власні системи швидкої зарядки. У таких випадках максимальна заявлена потужність може бути доступною лише з сумісним адаптером і відповідним кабелем, тоді як універсальна USB PD зарядка працюватиме за підтримуваним обома пристроями режимом.

Для ноутбуків вимоги часто вищі. Якщо пристрою потрібно понад 60 Вт, необхідно особливо уважно перевіряти характеристики кабелю. А для режимів понад 100 Вт потрібен кабель, розрахований на роботу з USB PD EPR.

Просте правило: допустима потужність кабелю повинна бути не нижчою за ту, яку реально потребує ваш пристрій у потрібному режимі заряджання.

Швидкість даних — окрема характеристика

Одна з найпоширеніших помилок — вважати, що потужний кабель автоматично швидко передає файли.

Це не так.

Кабель, розрахований на потужність до 240 Вт, цілком може мати лише базову швидкість передачі даних USB 2.0 — до 480 Мбіт/с. І навпаки, кабель із високою швидкістю передачі даних не обов'язково розрахований на максимальну потужність заряджання.

Тому в характеристиках потрібно дивитися окремо на:

• допустиму потужність;
• допустимий струм;
• швидкість передачі даних.

Для роботи із зовнішніми накопичувачами, великими відеофайлами чи іншими завданнями, де важлива швидкість, шукайте чітко вказані характеристики — наприклад 5, 10 або 20 Gbps чи відповідний стандарт USB4.

Якщо швидкість передачі даних узагалі не вказана, не варто автоматично розраховувати на високошвидкісний режим. Краще перевірити специфікацію конкретної моделі кабелю.

Як зрозуміти, що вміє кабель

За зовнішнім виглядом - практично ніяк.

Товщина, вага, тип обплетення або масивний корпус конектора не є надійним способом визначити електричні характеристики. Красивий товстий кабель не обов'язково підтримує 5 А чи високошвидкісну передачу даних.

Набагато надійніше дивитися на:

• маркування на кабелі або конекторі;
• заявлену виробником потужність;
• допустимий струм;
• швидкість передачі даних;
• інформацію про e-marker;
• відповідність USB-специфікаціям або сертифікацію, якщо вона зазначена.

Ціна теж не є технічною характеристикою. Дорожчий кабель не автоматично підтримує більше ват чи вищу швидкість передачі даних. Значно важливіше, щоб виробник чітко вказував його можливості.

Як читати маркування USB-C кабелю

Позначення 100W також усе ще можна зустріти на кабелях і в характеристиках товарів — це типовий для попереднього покоління USB PD сценарій 20 В × 5 А. Але в сучасному маркуванні кабелів особливо важливо дивитися на актуально заявлений power-клас та конкретну специфікацію виробника.

Який кабель під який сценарій

Для заряджання смартфона біля ліжка часто немає потреби в 240-ватному кабелі — якщо смартфон не здатний прийняти таку потужність, додаткові вати нічого не прискорять.

Для робочого столу, де одним зарядним пристроєм користуються і смартфон, і ноутбук, доцільніше брати універсальний кабель із запасом за потужністю та чітко вказаними характеристиками.

Для автомобіля важлива не лише потужність, а й механічна витривалість: кабель регулярно згинається, перекручується і контактує з елементами салону. Тому тут практичне значення має якість конекторів, захист місць перегину та міцність оболонки.

У випадку павербанка варто враховувати максимальну потужність як виходу, так і входу. Якщо павербанк підтримує швидке заряджання, а кабель обмежує доступний режим, система працюватиме на нижчій спільно підтримуваній потужності.

Підібрати варіант під різні сценарії можна в каталозі кабелів USB і перехідників Mobilsab. Відповідний адаптер можна знайти серед зарядних пристроїв, а для автономного живлення в дорозі — серед павербанків.

Головний принцип: кабель, зарядний пристрій і гаджет працюють як одна система, а реальна потужність визначається можливостями всіх її компонентів.

Висновок

USB-C уніфікував рознім, але не зробив усі кабелі однаковими. Під однаковим штекером можуть ховатися різні допустимі струми, класи потужності, електронне маркування та швидкості передачі даних.

Тому перед покупкою варто дивитися не лише на напис «USB-C», а щонайменше на три параметри: потужність, допустимий струм і швидкість передачі даних. Для високопотужних сценаріїв додаткове значення мають e-marker і відповідність USB PD EPR.

Такий підхід дозволяє підібрати кабель під реальні можливості смартфона, ноутбука, зарядного пристрою чи павербанка, а не переплачувати за непотрібний запас або, навпаки, випадково обмежувати швидкість заряджання.

А якщо цікаво, як схожий принцип узгодження потужності працює вже без кабелю, читайте наш розбір Qi2 25W і його відмінностей від MagSafe.
