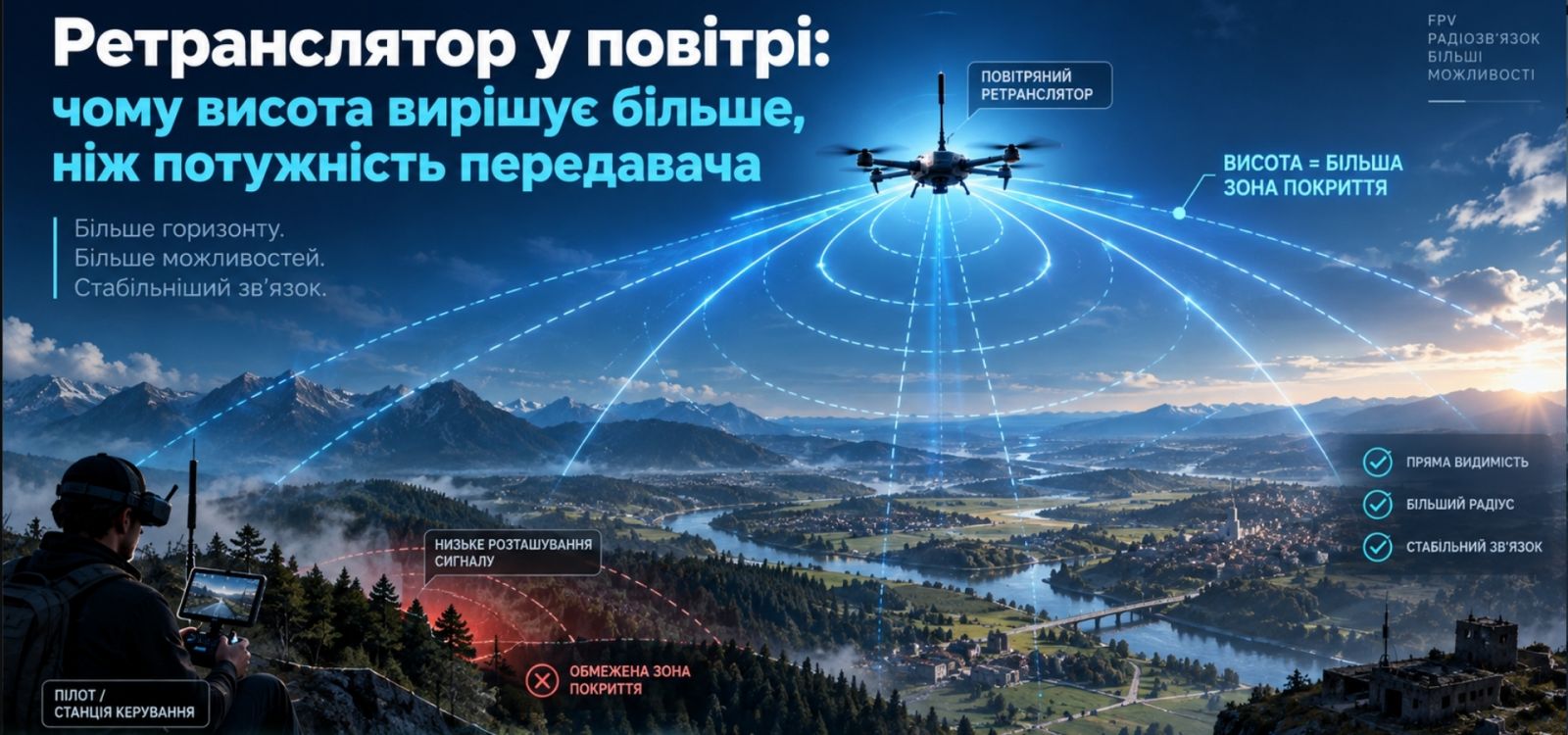

Ретранслятор у повітрі: чому висота вирішує більше, ніж потужність передавача
Коли сигнал обривається на найкритичнішому моменті — це не технічна дрібниця, а тактична катастрофа. Команда TAF Industries регулярно стикається із запитами від підрозділів, які втрачали зв'язок із оператором саме через відсутність ретрансляційної ланки між землею та повітрям. Рішення, яке здається складним у теорії, на практиці зводиться до кількох ключових принципів — і сьогодні ми розберемо їх покроково.
Фізика сигналу: чому земля завжди програє висоті
Радіохвилі поширюються за принципом прямої видимості. Будівлі, рельєф, дерева — все це створює так звані «мертві зони», де сигнал або затухає, або відбивається з непередбачуваними спотвореннями. Піднімаючи повітряний ретранслятор на висоту 100–300 метрів, ви фактично усуваєте більшість перешкод між джерелом сигналу та приймачем.
Практичний приклад: на рівні землі в умовах міської забудови ефективна дальність зв'язку може скорочуватись до 400–600 метрів. Той самий передавач із ретрансляційним вузлом на висоті 200 метрів забезпечує стабільний зв'язок на відстані 5–15 кілометрів залежно від частотного діапазону та потужності.
Три сценарії, коли без ретранслятора неможливо обійтись
-
Операції за лінією прямої видимості — коли оператор і ціль розділені пагорбом або кварталом будівель.
-
Розширення радіусу дії FPV — стандартний дрон у більшості конфігурацій має обмежений радіус без ретрансляційної підтримки.
-
Резервний канал зв'язку — коли основна наземна інфраструктура пошкоджена або перевантажена.
Покроковий алгоритм розгортання повітряної ретрансляційної мережі
Крок 1. Визначення точки підйому
Перед запуском проведіть аналіз рельєфу. Оптимальна позиція ретранслятора — точка, з якої забезпечується «видимість» і до наземного оператора, і до зони операції. Використовуйте топографічні карти або сервіси з 3D-моделюванням місцевості. Уникайте розміщення безпосередньо над лінією забудови — бічні відбиття погіршують якість сигналу.
Крок 2. Вибір висоти зависання
Для більшості тактичних завдань діапазон 150–250 метрів є оптимальним балансом між охопленням і часом автономної роботи. Вище — більше охоплення, але зростає навантаження на акумулятор і збільшується ризик виявлення. Нижче — менше споживання, але зона покриття звужується.
Крок 3. Налаштування частотного розподілу
Критична помилка — використовувати ретранслятор і основний канал управління на одній частоті. Це породжує інтерференцію та нестабільність. Правильна схема: вхідний і вихідний канали ретранслятора мають бути рознесені мінімум на 10–20 МГц або використовувати різні частотні діапазони (наприклад, 868 МГц на вході і 915 МГц на виході).
Крок 4. Тестування до виходу в поле
Жодна система не повинна виходити «в бойових умовах» без попереднього тестування. Мінімальний чеклист перевірки:
-
Перевірка рівня сигналу RSSI на максимальній запланованій відстані
-
Тест на стабільність при русі — статичне тестування не відображає реальних умов
-
Перевірка затримки (latency) — для відеотрансляції критично тримати значення до 100 мс
-
Симуляція відмови основного каналу та перевірка автоматичного перемикання на резерв
Що впливає на ефективність ретранслятора в реальних умовах
Технічні характеристики — лише частина рівняння. На практиці ефективність системи залежить від трьох факторів, які часто недооцінюють:
Орієнтація антен. Всеспрямовані антени зручні, але втрачають до 6 дБ порівняно з спрямованими при роботі на великих відстанях. Якщо зона операції чітко визначена — використовуйте направлені антени на ретрансляторі.
Вплив погодних умов. Дощ і туман поглинають сигнал у діапазонах вище 5 ГГц значно сильніше, ніж у діапазоні 900 МГц. Враховуйте це при плануванні операцій у складних метеоумовах.
Електромагнітна обстановка. Насичені РЕБ-середовища вимагають адаптивних систем зі стрибкоподібною перебудовою частоти. Статичні системи в таких умовах швидко втрачають стабільність.
Як TAF Industries допомагає підібрати рішення під конкретне завдання
Не існує універсального ретранслятора, який однаково добре працює і в горах, і в міській забудові, і на відкритій місцевості. Саме тому TAF Industries будує підхід не від «коробки з характеристиками», а від задачі замовника. На сайті taf-ua.com можна знайти актуальні рішення з технічними описами та можливістю консультації зі спеціалістами, які мають практичний досвід розгортання таких систем в умовах реальних операцій 2026 року.
Головний висновок практичного досвіду: правильно розгорнутий повітряний ретранслятор не просто розширює зону покриття — він перетворює обмежену локальну систему зв'язку на масштабовану мережу, здатну адаптуватись до змінних умов на місцевості. І саме ця гнучкість у сучасних умовах часто є вирішальною перевагою.
